Sua plotter está batendo nas laterais ou perdendo o passo?

ARKOM CNC E PLOTTER
28 de mar.
2 min de leitura

Atualizado: 4 de abr.

Se a sua máquina começou a bater nos cantos, imprimir torto ou perder o posicionamento, pode descartar problemas no motor por enquanto.

👉 Em 90% dos casos, o problema é sujeira nos sensores ou falha na leitura da posição. Os culpados costumam ser estes dois:

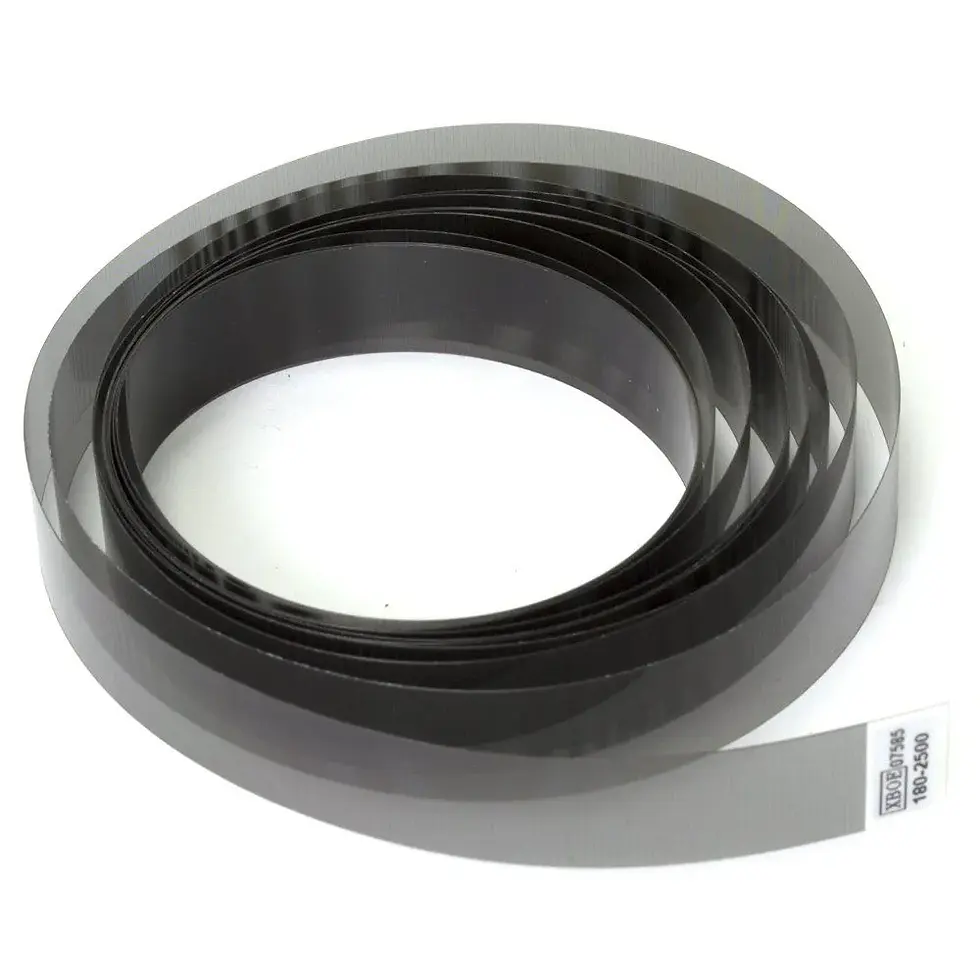

fita encoder 180 dpi para plotterde impressão

A fita encoder é uma régua transparente que fica atrás do carro de impressão.

Ela informa exatamente onde a cabeça está durante a impressão.

1️⃣ A Fita Encoder (A "Bússola" da Plotter)

A fita encoder é a régua transparente que fica atrás do carro de impressão. Ela informa à placa exatamente onde a cabeça está a cada milímetro.

⚠️ Problemas comuns:

Acúmulo de poeira ou névoa de tinta.
Respingos de tinta visíveis.
Gordura (marcas de dedo) ou sujeira invisível.
Riscos físicos na fita.

erro de deslocamento de imagem — Deslocamento de imagem

❌ Sintomas de falha:

Impressão “fantasma” ou serrilhada.
Deslocamento da imagem para os lados.
Erro de leitura no painel (Encoder Error).

2️⃣ Sensores de Limite (Os "Freios" do Carro)

Também conhecidos como sensores de fim de curso, eles delimitam onde começa e termina o trilho.

⚠️ Problemas comuns:

Sensor sujo ou obstruído.
Mola ou haste travada.
Cabo flat do sensor com mau contato.

❌ Sintomas de falha:

Carro batendo com força nas laterais.
Estalos fortes ao ligar a máquina.
Risco iminente de quebra da cabeça de impressão.

Manutenção Rápida (Como resolver)

✅ 1. Limpeza da Fita Encoder: Use álcool isopropílico e um pano que não solte fiapos (ou haste de espuma). Limpe com movimentos leves; NUNCA pressione ou esfregue com força para não riscar.

✅ 2. Lubrificação do Trilho Linear: Utilize óleo fino específico (ex: óleo de silicone ou de máquina). Trilho seco força o motor e causa erros de leitura.

✅ 3. Controle do Ambiente: Evite poeira (especialmente se houver corte de MDF por perto) e correntes de ar diretas sobre a fita. Mantenha a temperatura entre 22°C e 28°C.

💡 DICA DE TÉCNICO: Se a plotter está desalinhando e a calibração de software não resolve: PARE TUDO e limpe a fita encoder. Isso resolve mais de 70% dos chamados em campo.
